产品简介
本厂生产的双金属温度计其保护管、节头、锁紧螺栓等均采用1Cr18Ni9Ti材料，表壳采用铝板拉伸成型经切削加工表面黑色电泳处理，表盖与表盒采用环型双层橡胶圈螺纹密封锁紧结构，故仪表整体防水防腐性能良好，径向型仪表采用弯管型结构，外型新颖、轻巧、美观与众不同。

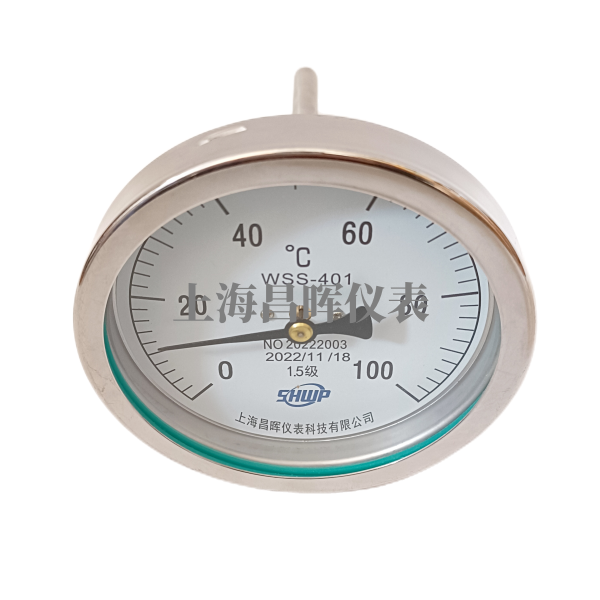

WSS系列双金属温度计是用于测量中、低温的现场检测仪表，可以用来直接测量气体和液体的温度。与玻璃水银温度计相比具有无***害、易读数、牢固耐用等优点。
WSSX系列电接点双金属温度计带有电接触装置一即机械电接点。当被测介质温度变化时，自由端上的细轴及转向传动机构带动指针及动触点转动，在标度盘上指示出温度的变化值，当其与定触点（上、下限定触点）接触或断开时的瞬时，使电路系统中的继电器及接触器动作，以达到自动控制和报警目的，应符合JB/T8803 1998标准。
工作原理
双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。
主要技术指标
测温范围：-60-500℃
准确度等级：1.5级，基本误差：限为量程的1.5%
温度计指示部分：（按温度计标度盘的外径表示）分￠60、￠100、￠150mm.
尾管长度：100－2000mm。
尾管直径：分别为￠6、￠10（尾管长度100－1250mm时）、￠12（尾管长度在1250－2000mm时）
安装部分螺纹：M16X1.5;M27X2;G1/2;G3/4。尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不锈钢，耐压6.4MPa。
防水性能：温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水（喷嘴出口前水压不小于2公斤力/厘米²）历时5分钟，不得有水渗入温度计外壳内部。符合IP65标准。
WSSX系列电接点双金属温度计
精度等级为1.5极，接点动作误差差限为示值基本误差限的1.5倍
接点额定功率：10VA
接点*工作电压：380V或220V
接点*工作电流：1A（无感负载）
工作电压宜在大于15V小于48V的情况下使用。

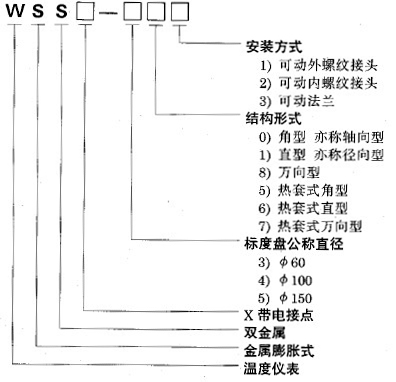

型号表示
工作条件
温度计型式 | 工作场所 | 温度℃ | 相对湿度％ |
普通 电接点型 | 掩蔽场所 | -25～+55 | 5～100％ |
户外场所 | -40～+85 | 5～100％ |
| -40～+55 | 〈85 |
为保证温度计的正确发汛、读数、应避免在震动或脉动的场合下使用 |
颈长A尺寸也可按用户实际需要定制
◆订货时型号按如下要求填写
例：WSS-481D L×A=300×216
是指标度盘尺寸为￠100，外螺纹固定万向型插入深度300mm颈长216mm。
型号规格及量程范围
型号 | 外壳公称直径D | 测量范围℃ | 分格值℃ | 插入长度L | 保护管直径d | 安装螺纹T |
角型 | 外螺纹节头 | WSS301 WSS401 WSS501 | 67 | -10～+40 -80～+40 0～50 0～100 0～150 0～200 0～300 0～400 0～500 | 1 2 1 2 2 5 5 10 10 | 75 100 150 200 250 300 400 500 750 1000 | 6 | M16×1.5G1/2” |
107 157 | 10 | M27×2G3/4” |
内螺纹节头 | WSS302 WSS402 WSS502 | 67 | 6 | M16×1.5G1/2” |
107 157 | 10 | M27×2G3/4” |
直型 | 内螺纹节头 | WSS311 WSS411 WSS511 | 67 | 6 | M16×1.5G1/2” |
107 157 | 10 | M27×2G3/4” |
内螺纹节头 | WSS312 WSS412 WSS512 | 67 | 6 | M16×1.5G1/2” |
107 157 | 10 | M27×2G3/4” |
万向型 | 外螺纹节头 | WSS481 WSS581 | 107 157 |
内螺纹节头 | WSS482 WSS582 | 107 157 |
热套式角型 | 外螺纹节头 | WSS451 WSS551 | 107 157 |
内螺纹节头 | WSS452 WSS552 | 107 157 |
热套式直型 | 外螺纹节头 | WSS461 WSS561 | 107 157 |
内螺纹节头 | WSS462 WSS562 | 107 157 |
热套式万向型 | 外螺纹节头 | WSS471 WSS571 | 107 157 |
内螺纹节头 | WSS472 WSS572 | 107 157 |
电接点角型 | 外螺纹节头 | WSSX401 | 107 | 1250 1500 1750 2000 | 12 |
内螺纹节头 | WSSX402 |
电接点直型 | 外螺纹节头 | WSSX411 |
内螺纹节头 | WSSX412 |
电接点万向型 | 外螺纹节头 | WSSX481 |
内螺纹节头 | WSSX482 |
电接点 | 热套式角型 | 外螺纹节头 | WSSX451 |
内螺纹节头 | WSSX452 |
电接点 | 热套式直型 | 外螺纹节头 | WSSX461 |
内螺纹节头 | WSSX462 |
电接点 | 热套式万向型 | 外螺纹节头 | WSSX471 |
内螺纹节头 | WSSX472 |
使用与维修
1、为保证温度计的正确性，尾管浸入被测介质的深度视尾管长度不同应在75以上。
2、读数时视线应与标度盘垂直。
3、温度计在正常使用后（一般不超过一年）应按工业双金属温度计有关检定规程进行定期检定。
4、热套式温度计使用过程中遇到损坏需要更换时，则只需逆时针松动螺母子，然后放旋出表芯，保护套留在设备中，将新的表芯装入，勿使双金属螺管与保护套底部接触，旋紧螺母即可。
5、温度计在运输、保管、安装、使用过程中应避免碰撞尾管，切勿使其弯曲变形。
